DZ15 塑殼斷路器
產品簡述
規格參數額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A額定電壓：380V額定絕緣電壓：690V額定衝擊耐受電壓：6kV額定頻率：50Hz額定極限分斷能力：3kA/5kA額定運行分斷能力：3kA/5k
產品諮詢熱線(xiàn )：
400-060-5588
產品介紹
規格參數
額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A
額定電壓：380V
額定絕緣電壓：690V
額定衝擊耐受電壓：6kV
額定頻率：50Hz
額定極限分斷能力：3kA/5kA
額定運行分斷能力：3kA/5kA
額定剩餘短路接通和分斷能力：1kA
過電流脫扣器類型：液壓電磁式
使用類別：A類
極數：2P、3P
產品符合標準：GB14048.2

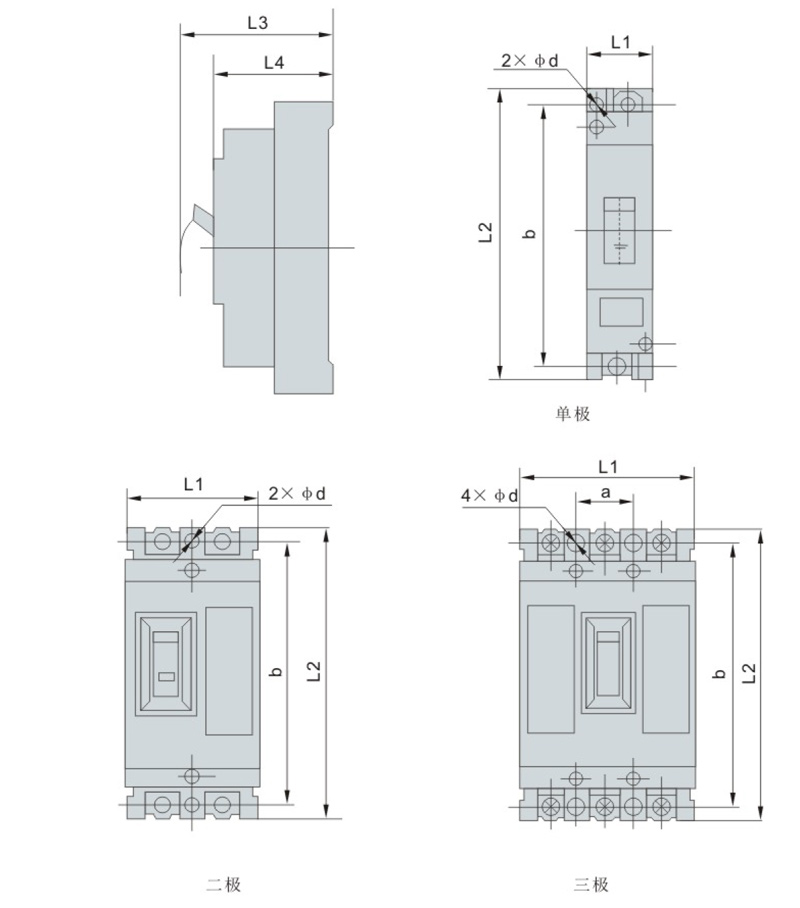

外形尺寸
型號
極數
外形尺寸
L1
L2
L3
L4
a
b
安裝孔φd
DZ15-40
二極
53
134
88
73.5
-
120
φ5
三極
78
134
88
73.5
-
120
四極
104
134
88
73.5
25
120
DZ15-100
二極
66
147
96
80
30
130
φ7
三極
96
147
96
80
30
130
四極
126
147
96
80
30
130
應用環境
（1）首先是海拔高度使用該產品的海拔高度如果您的塑殼斷路器沒有經過定製或特殊的改變都是選擇在2000m以下的海拔過高只會讓你的設備性能以及您的安全受到影響，如果你要使用在2000m以上的海拔只需要在訂購塑殼斷路器時向廠家進行一番詳細的說明即可。
（2）應該塑殼斷路器該設備的環境溫度不可高於40度而低則不能夠低於-5度，最佳狀態的環境溫度不要超過35度即可如果你對於這款產品的環境等有著任何不滿意可以採取定製等措施而廠家方面會儘量配合客戶的要求進行生產。
（3）應用塑殼斷路器這款產品的環境中絕對不可以含有爆炸、腐蝕以及破壞絕緣的氣體，還有的就是絕對不可以在含有大量塵埃的環境中使用這樣的環境只會對操縱這款產品的人員安全上造成威脅。
訂購須知
首先當你訂購這款產品之前一定要有著準備而這些準備將會影響到你所訂購的塑殼斷路器性能以及型號等等，而準備的就是你使用這款產品環境中的各項參數數據這樣可以讓你在訂購時更加的方便還可以避免因為數據填寫錯誤而導(dǎo )致拿到產品規格與尺寸等不符合你的需要。
然後就是開始訂購塑殼斷路器這款產品的流程了你先根據你所得到的各項環境參數以及預算去現在一款你想要的產品，不過當你在選擇時要注意很多的廠家或店鋪只是將固定的價格填寫在上面的而實際上產品的價格是時刻變化的所以你需要向客服去詢問才行，如果對於你所選擇的廠家或店鋪有信心的不用那麼麻煩直接叫客服幫助你去選擇一款產品即可。
接著當你在訂購塑殼斷路器時有著任何的要求都可以在說明裡面寫上廠家方面將會儘量的滿足你所有的要求，不過當你在描述時儘量將一些對設備特殊的要求描述的明確一點這樣雙方都能夠方面一些。
最後就是籤收塑殼斷路器這款產品了當在籤收時不要盲目的就籤收了，這樣你所收到的產品可能在規格或型號上不同的情況發生所以當你在籤收是儘量先確認一番當確認完成之後再籤收。
產品優點
（1）尺寸
塑殼斷路器這款產品時將觸頭、滅弧室、脫扣器以及操作機構(gòu )等部件全部都裝在了一個塑料外殼內部的，所以讓這款產品整體尺寸上與其他斷路器相比都屬於偏小型的絕是大部分為了空間不足而煩惱的客戶最好選擇。
（2）價格
因為塑殼斷路器這款產品是將所有的部件全部都是一股腦裝在一個塑料殼中的所有生產時幾乎沒有任何難度科研，從而減少了這款產品的整體成本所以這款產品的價格是十分低的。
（3）保護
塑殼斷路器具備了多種不同的保護功能有短路保護、隔離、過載延時保護、限流分斷等等，多種多樣的保護功能可以很好的保護設備以及線(xiàn )路的在使用時的安全。
生產工藝
斷路器組裝→斷路器過程檢驗→斷路器總裝→例行檢驗→包裝→抽樣檢驗→成品入庫
適用場所
●周圍空氣溫度： -5℃～ +40℃，24h內平均值不超過+35℃。
●海拔：安裝地點海拔不超過2000m
●大氣條件：安裝地點大氣相對溼度在周圍最高溫度+40℃時不超過50%；在最溼月的月平均最低溫度為+25℃時，該月的月平均最大相對溼度為90%，並應考慮因溫度變化發生在產品表面上的凝露。
●安裝類別：Ⅲ
●汙染等級：3級
●安裝條件：安裝場所的外磁場在任何方向均不應不超過地磁場的5倍，斷路器一般應垂直安裝，手柄向上為接通電源位置，安裝處應無顯著衝擊和振動。
賣點展示
●DZ15系列塑料外殼式斷路器，主要適用於交流50Hz，額定電壓380V，額定電流6A-100A，用來作為線(xiàn )路和電動機的過載及短路保護，亦可作為線(xiàn )路的不頻繁轉換及電動機的不頻繁啟動之用。
●DZ15系列塑料外殼式斷路器主要由過載和短路保護的斷路器組成。產品成熟，適用性強，質量保證，性價比高。
●DZ15系列塑料外殼式斷路器有DMC蓋和聚碳酸聚酯透明蓋二種，透明蓋簡潔、大方、直觀，一目了然，更易了解斷路器內部結構(gòu )和運行狀態，是看得見的「開關」。
使用須知
●產品安裝時，不應帶電操作，以防觸電。
●安裝時，接線(xiàn )螺釘應擰緊，導(dǎo )線(xiàn )截面積和扭矩都應符合國家相關標準。
●斷路器的過載、短路保護特性均由製造廠整定，在使用過程中不可隨意調整，以免影響性能。
●斷路器因被保護電路發生故障（過載、短路）而分閘，則操作手柄處於脫扣位置。經查明原因，排除故障後，先將操作手柄向下扳動，使操作機構(gòu )「再扣」後，才能進行合閘操作。
●斷路器因短路斷開後，需檢查觸頭，若主觸頭燒損嚴重或凹坑時，需進行維修。
●嚴禁溼手操作斷路器，否則可能發生電擊事故。
-
-
