SNCM1L 塑殼漏電斷路器
產品簡述
SNCM1L系列剩餘電流動作斷路器規格參數規格型號SNCM1L-125SNCM1L-250SNCM1L-400SNCM1L-800殼架電流（A）125A250A400A800A額定電流16A 20A 25A 32A 40A 50A 63A 80A 100A 125A100A 125A 160A 180A 200A 225A 250A250A 315A
產品諮詢熱線(xiàn )：
400-060-5588
產品介紹
SNCM1L系列剩餘電流動作斷路器
規格參數
規格型號
SNCM1L-125
SNCM1L-250
SNCM1L-400
SNCM1L-800
殼架電流（A）
125A
250A
400A
800A
額定電流
16A 20A 25A
32A 40A 50A
63A 80A 100A 125A
100A 125A 160A
180A 200A 225A 250A
250A 315A
350A 400A
630A
700A 800A
極數
2P 3P 3P+N 4P
額定工作電壓Ue（V）
AC230V /AC400V
額定絕緣電壓Ui(V)
AC800V
額定衝擊耐受電壓Uimp(V)
6kV /8kV
飛弧距離
≤50
≤50
≤100
≤100
極限短路分斷能力Icu(kA)
35
50
65
65
運行短路分斷能力Ics(kA)
22
35
42
42
額定剩餘短路接通
（分斷）能力I△m(kA)
1/4Icu
剩餘電流動作特性
AC型
產品適用類別
A類
額定剩餘動作電流I△n(mA)
30/100/300/500/1000mA
延時特性
延時/非延時
分斷時間
＜0.1/0.2/ 0.3/0.5
過電流脫扣器類型：
熱磁式
漏電脫扣器類型：
電子式
產品符合標準：GB14048.2

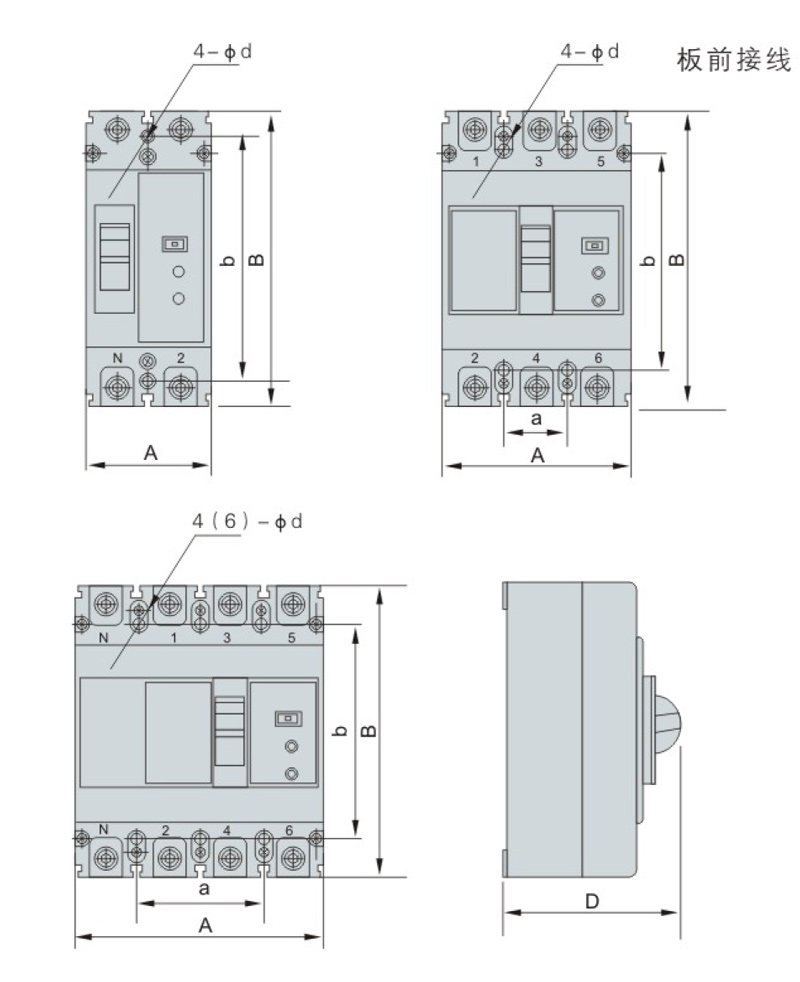

外形尺寸
產品型號
殼架等級
額定電流（A）
極數
外形尺寸
安裝尺寸
A
B
D
a
b
φd
SNCM1L-125
125
2
60.5
155.5
86.5
132±0.32
2-φ+0.320
3
90.5
155.5
86.5
30±0.14
132±0.32
4-φ+0.320
4
120.5
155.5
86.5
60±0.20
132±0.32
4-φ+0.320
3N
120.5
155.5
86.5
60±0.20
132±0.32
4-φ+0.320
SNCM1L-250
250
3
105.5
166
111
35±0.16
126±0.32
4-φ+0.320
4
140.5
166
111
70±0.23
126±0.32
4-φ+0.320
3N
140.5
166
111
70±0.23
126±0.32
4-φ+0.320
SNCM1L-400
400
4
187
259
156
88±0.26
195.5±0.43
6-φ+0.380
3N
187
259
156
88±0.26
195.5±0.43
6-φ+0.380
SNCM1L-630
630
4
280
280
155
70±0.23
243±0.43
6-φ+0.380
3N
280
280
155
70±0.23
243±0.43
6-φ+0.380
生產工藝
斷路器組裝→斷路器過程檢驗→斷路器總裝→→老化→例行檢驗→包裝→抽樣檢驗→成品入庫
適用場所
●周圍空氣溫度： -5℃～ +40℃，24h內平均值不超過+35℃。
●海拔：安裝地點海拔不超過2000m
●大氣條件：安裝地點大氣相對溼度在周圍最高溫度+40℃時不超過50%；在最溼月的月平均最低溫度為+25℃時，該月的月平均最大相對溼度為90%，並應考慮因溫度變化發生在產品表面上的凝露。
●安裝類別：Ⅲ
●汙染等級：3級
●安裝條件：安裝場所的外磁場在任何方向均不應不超過地磁場的5倍，斷路器一般應垂直安裝，手柄向上為接通電源位置，安裝處應無顯著衝擊和振動。
賣點展示
●SnCM1L系列漏電斷路器其動作功能與線(xiàn )路電壓有關，主要適用於交流50Hz，額定電壓400V，額定電流16A-800A，用來作為線(xiàn )路和電動機的過載及短路保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，並可作為人生觸電保護之用，亦可作為線(xiàn )路的不頻繁轉換及電動機的不頻繁啟動之用。
●SnCM1L系列漏電斷路器是電流動作型電子式漏電斷路器，主要由零序電流互感器，電子控制漏電脫扣器及帶有過載和短路保護的斷路器組成。產品體積小，分斷高，飛弧短，抗振動等特點，產品成熟，適用性強，質量保證，性價比高。
●SnCM1L系列漏電斷路器有DMC蓋和聚碳酸聚酯透明蓋二種，透明蓋簡潔、大方、直觀，更易了解斷路器內部結構(gòu )。
使用須知
●斷路器的漏電、過載、短路保護特性均由製造廠整定，在使用過程中不可隨意調整，以免影響性能。
●斷路器因被保護電路發生故障（漏電、過載、或短路）而分閘，則操作手柄處於脫扣位置。經查明原因，排除故障後，先將操作手柄向下扳動，使操作機構(gòu )「再扣」後，才能進行合閘操作。
●四極漏電斷路器N端子必須接入零線(xiàn )，保證電子線(xiàn )路正常工作。
●漏電斷路器對相線(xiàn )與相線(xiàn )、相線(xiàn )與零線(xiàn )之間發生的漏（觸）電不能保護。，使用時務必注意安全。
●漏電斷路器正常使用中，可根據GB13955-2005«剩餘電流動作保護裝置安裝和運行»的要求，定期、不定期的按試驗按鈕進行試跳，並記錄。
-
-
