SNCM1S-225 塑殼預付費斷路器
產品簡述
SNCM1S系列塑料外殼式斷路器規格參數規格型號SnCM1S-125SnCM1S-250SnCM1S-400殼架電流（A）125A250A400A額定電流16A 20A 32A 40A 50A 63A 80A 100A 125A100A 125A 160A 180A 200A 225A 250A225A 250A 315A 350A 400A
產品諮詢熱線(xiàn )：
400-060-5588
產品介紹
SNCM1S系列塑料外殼式斷路器
規格參數
規格型號
SnCM1S-125
SnCM1S-250
SnCM1S-400
殼架電流（A）
125A
250A
400A
額定電流
16A 20A 32A
40A 50A 63A
80A 100A 125A
100A 125A 160A
180A 200A 225A 250A
225A 250A
315A 350A 400A
極數
2P 3P 3P+N 4P
額定工作電壓Ue（V）
AC230V /AC400V
額定絕緣電壓Ui(V)
AC690V
AC690V
AC690V
額定衝擊耐受電壓Uimp(V)
6kV
6kV
6kV
飛弧距離
≤50
≤50
≤100
極限短路分斷能力Icu(kA)
50
50
50
運行短路分斷能力Ics(kA)
35
35
35
額定剩餘短路接通（分斷）能力I△m(kA)
1/4Icu
過電流脫扣器類型：
熱磁式
產品符合標準：GB14048.2

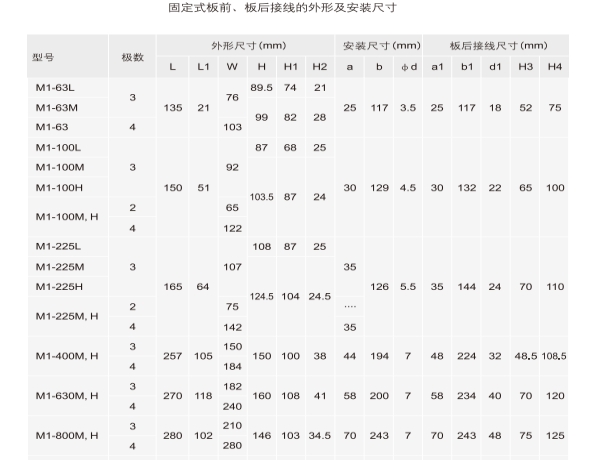

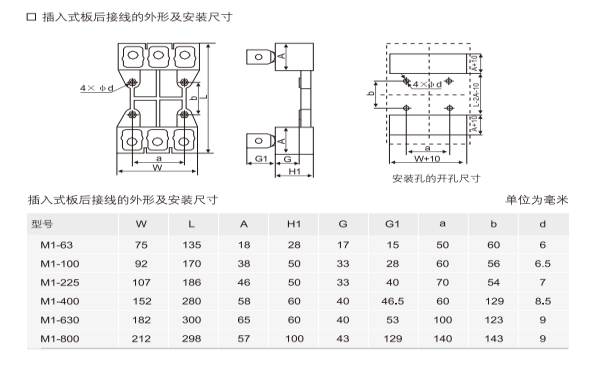

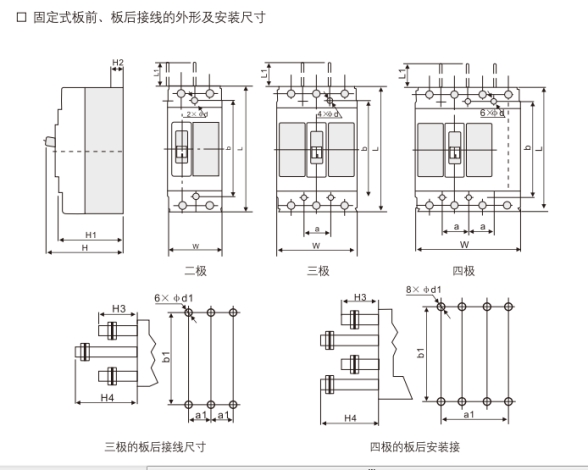

外形尺寸
生產工藝
斷路器組裝→斷路器過程檢驗→斷路器總裝→例行檢驗→包裝→抽樣檢驗→成品入庫
適用場所
●海拔：安裝地點海拔不超過2000m
●周圍空氣溫度： -5℃～ +40℃，船用產品為+45℃。
●能耐受潮溼空氣的影響（僅對船用產品）。
●能耐受鹽霧、油霧的影響（僅對船用產品）。
●能耐受黴菌的影響（僅對船用產品）。
●最大傾斜度為±22.5°；（船用）非船用產品為±5°
●在受到船舶正常振動時能可靠工作；
●在無爆炸危險的介質中。且介質無足以腐蝕金屬和破壞絕緣的氣體與導(dǎo )電塵埃的地方；
●在沒有雨雪侵襲的地方。
賣點展示
●SnCM1S系列塑料外殼式斷路器主要適用於交流50Hz，額定電壓400V，額定電流16A-400A，用來作為線(xiàn )路和電動機的過載及短路保護，亦可作為線(xiàn )路的不頻繁轉換及電動機的不頻繁啟動之用。
●斷路器可加裝欠電壓脫扣器、分勵脫扣器、輔助觸頭、報警觸頭、電動操作機構(gòu )及旋轉操作手柄機構(gòu )等斷路器附件。其用途如下：
1）欠電壓脫扣器用於線(xiàn )路及電源設備的欠電壓保護。
2）分勵脫扣器用於遠距離控制斷路器斷開。
3）輔助觸頭用於對斷路器相關控制迴路和訊號迴路作自動控制。
4）報警觸頭用於斷路器保護對象的過載、短路以及欠電壓事故脫扣報警
5）電動操作機構(gòu )用於斷路器的自動控制和遠距離的閉合和斷開
6）旋轉操作手柄機構(gòu )用作在開關櫃門外操作斷路器及斷路器處於閉合狀態時與櫃門機械連鎖之用。

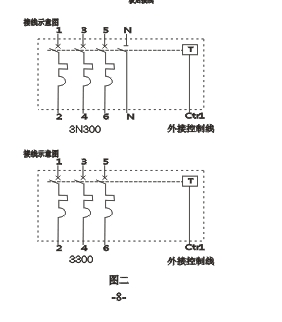

●SnCM1S系列塑料外殼式斷路器，可在預付費卡式或網絡電能表與塑殼斷路器間建立信號聯絡，由電能表內電路控制或當信號聯絡失效時，塑殼斷路器自動切斷限制供電
●SnCM1S系列塑料外殼式斷路器帶有過載和短路保護。產品體積小，分斷高，飛弧短，抗振動等特點，產品成熟，適用性強，質量保證，性價比高。
使用須知
●產品安裝時。不應帶電操作，以防觸電；
●不可用火線(xiàn )對地短路或零線(xiàn )、火線(xiàn )相碰短路的辦法來試驗產品性能，以免影響人身安全；
●嚴禁溼手操作斷路器，否則可能發生電擊事故；
●安裝時，接線(xiàn )螺釘應擰緊，使導(dǎo )線(xiàn )不鬆動、拔出。不同額定電流的斷路器應選擇國家標準對應的截面積的導(dǎo )線(xiàn )。
●斷路器的過載、短路保護特性均由製造廠整定，在使用過程中不可隨意調整，以免影響性能。
●斷路器因被保護電路發生故障（過載、或短路）而分閘，則操作手柄處於脫扣位置。經查明原因，排除故障後，先將操作手柄向下扳動，使操作機構(gòu )「再扣」後，才能進行合閘操作。
-
-
