SNCM6L-250ZS剩餘電流漏電斷路器
產品簡述
SNCM6L系列剩餘電流動作斷路器規格參數規格型號SnCM6L-125SnCM6L-250SnCM6L-400SnCM6L-630殼架電流（A）125A250A400A630A額定電流可調63A-125A可調100A-250A可調200A-400A可調315A-630A可調極數3P+N額定工作電壓Ue（V
產品諮詢熱線(xiàn )：
400-060-5588
產品介紹
SNCM6L系列剩餘電流動作斷路器
規格參數
規格型號
SnCM6L-125
SnCM6L-250
SnCM6L-400
SnCM6L-630
殼架電流（A）
125A
250A
400A
630A
額定電流可調
63A-125A可調
100A-250A可調
200A-400A可調
315A-630A可調
極數
3P+N
額定工作電壓Ue（V）
AC400V
額定絕緣電壓Ui(V)
AC1000V
額定衝擊耐受電壓Uimp(V)
8kV
飛弧距離
≤50
≤50
≤100
≤100
極限短路分斷能力Icu(kA)
35
50 70（H）
65 85（H）
65
運行短路分斷能力Ics(kA)
22
35 50（H）
42 65（H）
42
額定剩餘短路接通（分斷）能力I△m(kA)
1/4Icu
剩餘電流動作特性
AC型
產品適用類別
A類
B類
額定短時耐受電流
/
5kA/0.5s
5kA/0.5s
8kA/0.5s
額定剩餘動作電流I△n(mA)
50/100/200/300/500/800/1000mA /Auto 可按需設置
延時特性
S型（可調）
極限不驅動時間
0.06
分斷時間
＜ 0.3/0.5
自動重合閘時間
20～60
過壓保護值(V)
單相300（±5％）V可調(電壓恢復正常後能自動合閘）
欠壓保護值(V)
單相165（±10%）V可調(電壓恢復正常後能自動合閘)
過載、短路特性
長延時、短延時、瞬時三段保護，電子式可調
長延時
(0.4-1.0）In可調整
1.05Ir 2h內不動作 1.3Ir t﹤2h動作
短延時
（2-10）Ir可調整
0.1s-1.0s可調
瞬時
（4-12）Ir可調整
﹤0.2s
執行標準：GB14048.2

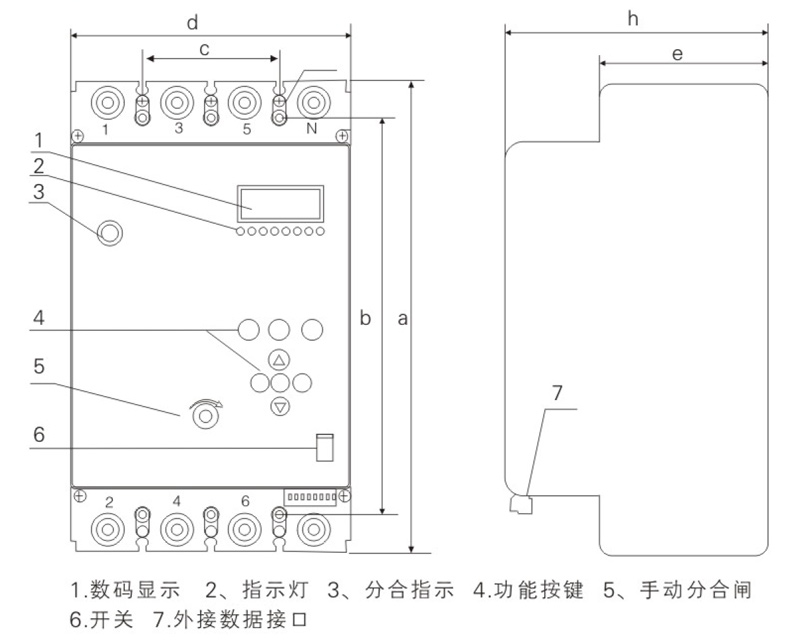

外形尺寸
外形安裝尺寸單位：mm
規格
a
b
c
d
e
h
125A
220
200
60
122
81
137
250A
240
201
70
142
87.5
138
400A
336
272
96
198
100
181
630A
336
272
96
198
100
181
生產工藝
斷路器組裝→斷路器過程檢驗→總裝配→斷路器過電流檢驗→老化→例行檢驗→包裝→抽樣檢驗→成品入庫
適用場所
●環境溫度:-20℃ ～ +40℃
●相對空氣溼度:最溼月的月平均最低溫度不超過25℃時，該月的月平均最大相對溼度不超過90％；在高海拔地區使用時，應降容使用，建議每升高海拔1000米，降低容量10％。
●海拔不超過:2000米
●汙染等級:3級
●安裝類別:III
賣點展示
●採用微處理器智能化數字控制電路，實時進行信號處理和智能控制。
●剩餘電流保護，過壓保護，欠壓保護，缺相保護，特波保護，電源側斷零保護，檔位可在線(xiàn )整定，具有重合閘功能。
●額定電流可調，且不受環境溫度影響；過載長延時、短路短延時、短路瞬時三段保護，採用電子式過電流脫扣，與電源電壓無關。
●具有通信功能，可實現遙信、遙測、遙控、遙調。測量、採集線(xiàn )路剩餘電流、三相電壓、負荷電流數據並實時顯示和儲存備查。保護功能及參數設置可在線(xiàn )設置。
●具有高分斷能力，保證線(xiàn )路短路保護的可靠性。
●具有剩餘電流自動跟蹤定檔功能，可實時監測跟蹤線(xiàn )路剩餘電流，自動調節檔位，保證產品的投運率和可靠性。
●具有告警功能，方便用戶檢測線(xiàn )路，提高投運率；剩餘電流達到一定數值（可根據用戶要求設定，默認為450mA)或額定電流過載，紅色告警燈會閃爍，可以及時提醒用戶，保障線(xiàn )路安全。
●具有數碼和液晶二種顯示，方便用戶操作。可根據用戶要求提供通訊功能、遙信功能、紅外遙控功能和插拔式防雷模塊等。
-
-
