SNCM8E-250H 電子式重合閘
產品簡述
SNCM8E系列剩餘電流動作斷路器規格參數殼架等級額定電流Inm A短路分斷能力級別短路分斷能力kA*（有效值）Icu/Ics斷路器額定電流In (A)400V690V125AL35/225/332A(整定電流範圍16A-32A）63A(整定電流範
產品諮詢熱線(xiàn )：
400-060-5588
產品介紹
SNCM8E系列剩餘電流動作斷路器
規格參數
殼架等級額定電流Inm A
短路分斷能力級別
短路分斷能力kA*（有效值）Icu/Ics
斷路器額定電流In (A)
400V
690V
125A
L
35/22
5/3
32A(整定電流範圍16A-32A）
63A(整定電流範圍32A-63A)
125A(整定電流範圍63A-125A)
M
50/35
H
65/50
250A
L
35/22
8/5
250A整定電流範圍100A-250A
M
50/35
H
65/50
400A
L
65/42
15/10
400A整定電流範圍200A-400A
M
85/55
630A
L
65/42
15/10
630A整定電流範圍400A-630A
M
85/55
800A
L
65/42
20/15
800A整定電流範圍630A-800A
M
85/55
H
100/65
1250A
L
65/42
20/15
1250A整定電流範圍800A-1250A
M
70/50
● 產品符合標準：GB14048.2

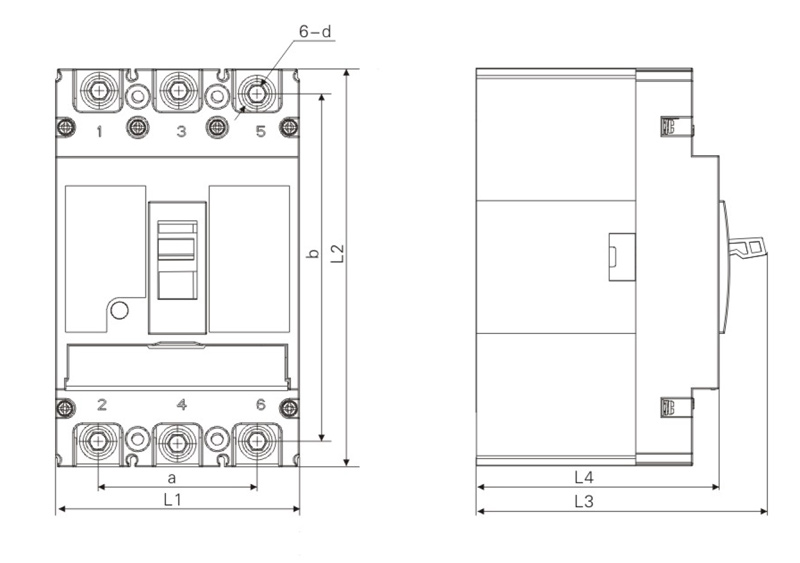

外形尺寸
型號
極數
外形尺寸
安裝尺寸
L1
L2
L3
L4
a
b
d
SNCM8E-125
3
92max
150max
110max
92max
30
129
φ4.5
4
122max
150max
110max
92max
60
129
φ4.5
SNCM8E-250
3
107max
165max
110max
90max
35
126
φ4.5
4
142max
165max
110max
90max
70
126
φ4.5
SNCM8E-400
3
150max
257max
146max
106max
44
194
φ7
4
198max
257max
146max
106max
93
194
φ7
SNCM8E-630
SNCM8E-800
3
210max
280max
155max
116max
70
243
φ7
4
280max
280max
155max
116max
140
243
φ7
SNCM8E-1250
3
210max
340max
182max
139max
70
303
φ7
生產工藝
斷路器組裝→斷路器過程檢驗→總裝配→斷路器電流校驗→老化→例行檢驗→包裝→抽樣檢驗→成品入庫
適用場所
●SnCM8E系列電子式塑殼斷路器（以下簡稱斷路器）適用於交流50/60Hz，額定電流16A—1250A，額定工作電壓400V/690V的低壓電網中。
●周圍空氣溫度： -5℃～ +40℃，24h內平均值不超過+35℃。
●海拔：安裝地點海拔不超過2000m
●大氣條件：安裝地點大氣相對溼度在周圍最高溫度+40℃時不超過50%；在最溼月的月平均最低溫度為+25℃時，該月的月平均最大相對溼度為90%，並應考慮因溫度變化發生在產品表面上的凝露。
●安裝類別：Ⅲ
●汙染等級：3級
●安裝條件：安裝場所的外磁場在任何方向均不應不超過地磁場的5倍，斷路器一般應垂直安裝，手柄向上為接通電源位置，安裝處應無顯著衝擊和振動。
賣點展示
●SnCM8E系列電子式塑殼斷路器主要用於低壓配電線(xiàn )路的過載、短路、接地等故障保護，也可作為線(xiàn )路的不頻繁的轉換作用。該斷路器可加裝欠電壓脫扣器、分勵脫扣器、輔助觸頭、報警觸頭、電動操作機構(gòu )及旋轉操作手柄機構(gòu )等斷路器附件。其用途如下：
1）欠電壓脫扣器用於線(xiàn )路及電源設備的欠電壓保護。
2）分勵脫扣器用於遠距離控制斷路器斷開。
3）輔助觸頭用於對斷路器相關控制迴路和訊號迴路作自動控制。
4）報警觸頭用於斷路器保護對象的過載、短路以及欠電壓事故脫扣報警
5）電動操作機構(gòu )用於斷路器的自動控制和遠距離的閉合和斷開
6）旋轉操作手柄機構(gòu )用作在開關櫃門外操作斷路器及斷路器處於閉合狀態時與櫃門機械連鎖之用。
●SnCM8E系列電子式塑殼斷路器由於配備了智能化脫扣器，不僅增加了整定電流的選擇範圍，而且具有過載長延時、短路短延時、短路瞬時可調三段保護功能。
●SnCM8E系列電子式塑殼斷路器還可配接RS485通訊模塊，具有遙信、遙調、遙控、遙測等通訊功能，可與各類型通訊規約匹配。
使用須知
●斷路器在安裝時，需詳細閱讀外形和安裝尺寸的有關內容，並檢查斷路器標牌上所列技術參數是否符合使用要求。
●裝有電動操作機構(gòu )的斷路器在安裝時不應拆除電動操作機構(gòu )，否則會影響電動機構(gòu )的特性。其操作方法為：斷路器跳閘後，電操會自動使斷路器處於斷開位置即對斷路器進行了再扣，要閉合斷路器只需在上位機發合閘命令即可，分閘時發分閘命令。如要進行人工合分斷路器，則把斷路器電操上的按鈕撥為手動即可，如斷路器處於自由脫扣位置，則必須用手動先進行再扣，然後進行合分閘操作。
●斷路器所裝的內部及外部附件，在出廠時均已按技術要求調整好，用戶不應自行調整，也無需打開蓋子，可直接進行安裝。
●斷路器上的相線(xiàn )應可靠連接，否則內部的電子線(xiàn )路不能正常工作，影響斷路器的保護功能。
●裝有欠電壓脫扣器的斷路器，必須先將欠電壓脫扣器接通相應的額定工作電壓，否則斷路器不能合閘。
●斷路器一般應垂直安裝，安裝時連接導(dǎo )線(xiàn )和電纜（銅排）的截面積應符合下表的規定：
電纜截面積和銅排尺寸（mm²）
額定電流值
電纜截面積
銅排尺寸
（A）
數量
截面積
數量
截面積
500
2
150
2
30×5
630
2
185
2
40×5
700、800
/
/
2
50×5
1250
/
/
2
80×5
連接導(dǎo )線(xiàn )截面積（mm²）
額定電流（A）
32
63
125
250
400
導(dǎo )線(xiàn )截面積
6
16
50
120
240
-
-
