DZ20Y 塑殼斷路器
產品簡述
適用範圍DZ20系列塑料外殼式斷路器（以下簡稱斷路器），其額定絕緣電壓為660V，交流50Hz額定工作電壓380（400）V及以下，其額定電流從16A至1250A。一般作為配電用，其中Y、J、G型的額定電流2
產品諮詢熱線(xiàn )：
400-060-5588
產品介紹
適用範圍
DZ20系列塑料外殼式斷路器（以下簡稱斷路器），其額定絕緣電壓為660V，交流50Hz額定工作電壓380（400）V及以下，其額定電流從16A至1250A。一般作為配電用，其中Y、J、G型的額定電流250A及以下和400Y型的斷路器亦可作為保護電動機用。在正常情況下，斷路器可分別作為線(xiàn )路不頻繁轉換電動機的不頻繁起動之用。
四極斷路器主要用於交流50Hz、額定電壓400V以下，額定電流以16A至630V三相四線(xiàn )制的系統中，它能保證用戶和電源完全斷開，確保安全，從而解決三極斷路器可克服的中性極電流不為零的弊端。配電用斷路器，在配電網絡中用來分配點能，且可作為線(xiàn )路及電源設備的過載、短路和欠電壓保護。保護電動機用斷路器在配電網絡中用作鼠籠型電動機的起動和運行中分斷以及作為電動機的過載、短路和欠電壓保護。

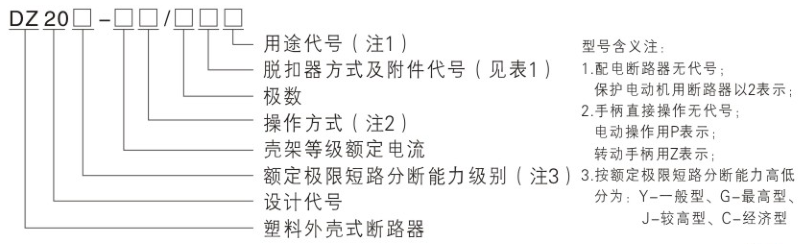

型號及其含義
應用環境
（1）首先是海拔高度使用該產品的海拔高度如果您的塑殼斷路器沒有經過定製或特殊的改變都是選擇在2000m以下的海拔過高只會讓你的設備性能以及您的安全受到影響，如果你要使用在2000m以上的海拔只需要在訂購塑殼斷路器時向廠家進行一番詳細的說明即可。
（2）應該塑殼斷路器該設備的環境溫度不可高於40度而低則不能夠低於-5度，最佳狀態的環境溫度不要超過35度即可如果你對於這款產品的環境等有著任何不滿意可以採取定製等措施而廠家方面會儘量配合客戶的要求進行生產。
（3）應用塑殼斷路器這款產品的環境中絕對不可以含有爆炸、腐蝕以及破壞絕緣的氣體，還有的就是絕對不可以在含有大量塵埃的環境中使用這樣的環境只會對操縱這款產品的人員安全上造成威脅。
訂購須知
首先當你訂購這款產品之前一定要有著準備而這些準備將會影響到你所訂購的塑殼斷路器性能以及型號等等，而準備的就是你使用這款產品環境中的各項參數數據這樣可以讓你在訂購時更加的方便還可以避免因為數據填寫錯誤而導(dǎo )致拿到產品規格與尺寸等不符合你的需要。
然後就是開始訂購塑殼斷路器這款產品的流程了你先根據你所得到的各項環境參數以及預算去現在一款你想要的產品，不過當你在選擇時要注意很多的廠家或店鋪只是將固定的價格填寫在上面的而實際上產品的價格是時刻變化的所以你需要向客服去詢問才行，如果對於你所選擇的廠家或店鋪有信心的不用那麼麻煩直接叫客服幫助你去選擇一款產品即可。
接著當你在訂購塑殼斷路器時有著任何的要求都可以在說明裡面寫上廠家方面將會儘量的滿足你所有的要求，不過當你在描述時儘量將一些對設備特殊的要求描述的明確一點這樣雙方都能夠方面一些。
最後就是籤收塑殼斷路器這款產品了當在籤收時不要盲目的就籤收了，這樣你所收到的產品可能在規格或型號上不同的情況發生所以當你在籤收是儘量先確認一番當確認完成之後再籤收。
產品優點
（1）尺寸
塑殼斷路器這款產品時將觸頭、滅弧室、脫扣器以及操作機構(gòu )等部件全部都裝在了一個塑料外殼內部的，所以讓這款產品整體尺寸上與其他斷路器相比都屬於偏小型的絕是大部分為了空間不足而煩惱的客戶最好選擇。
（2）價格
因為塑殼斷路器這款產品是將所有的部件全部都是一股腦裝在一個塑料殼中的所有生產時幾乎沒有任何難度科研，從而減少了這款產品的整體成本所以這款產品的價格是十分低的。
（3）保護
塑殼斷路器具備了多種不同的保護功能有短路保護、隔離、過載延時保護、限流分斷等等，多種多樣的保護功能可以很好的保護設備以及線(xiàn )路的在使用時的安全。

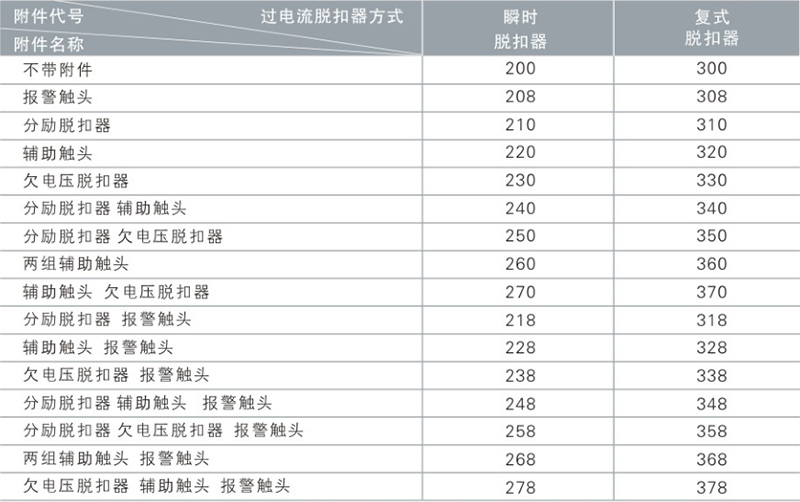

註：1.表格所列規格用戶根據需要選取，但在一臺斷路器中不應超過表格每格所規定的項目；
2.殼架等級100A、250A 斷路器，每組輔助觸頭為一常開，一常閉，其餘斷路器每組由二常開，二常閉觸頭組成；
3.報警觸頭均為一常開、一常閉觸頭；
4.殼架等級100A、250A中無248、258、278、348、358、378的規格；
5.複式脫扣器，為帶電磁脫扣器和熱脫扣器的脫扣器。
結構(gòu )特點
本系列斷路器是以Y型為基本產品，由絕緣外殼、操作機構(gòu )、觸頭系統和脫扣器四個部分組成。斷路器的操作機構(gòu )具有使觸頭快速合閘和分斷的功能，其「合」「分」『再扣』和『自由脫扣』位置以手柄位置來區分。
C型、J型和G型斷路器是在Y型基本產品基本上派生設計而成（除C型160A外）。J型斷路器是將Y型斷路器的觸頭進行結構(gòu )改進，使之在短路情況下，在機構(gòu )動作之前，動觸頭能迅速斷開，達到提高通斷能力的目的。
G型斷路器是在Y型斷路器的底板後串聯的一個平行導(dǎo )體組成的斥力限流觸頭系統，該系統比J型的斥力觸頭長，斷開距離也大，因此能更迅速地限流；在正常斷開閉合和在脫扣器短路整定保護動作值範圍的情況下，均由Y型斷路器來完成。一旦在網絡中出現大電流或特大短路電流時，串聯的斥力限流觸頭受電動力而迅速斥開，引入電弧而限流。在觸頭斥開過程中，斷路器的脫扣動作，操作機構(gòu )使Y型觸頭分斷。斥力限流觸頭則由於電流的降低或消失而回到閉合狀態。
四極斷路器中性極（N）不裝脫扣元件，位於最右側位置。在分合過程中，中性極規定為閉合時較其它三極先接觸，分閘時較其它三極後斷開。
C型斷路器是為滿足630kVA及以下變壓器電網中的配電保護之需要，通過選用經濟型材料和簡化結構(gòu )及改進工藝等辦法，能夠達到較好的經濟效果。
主要技術參數

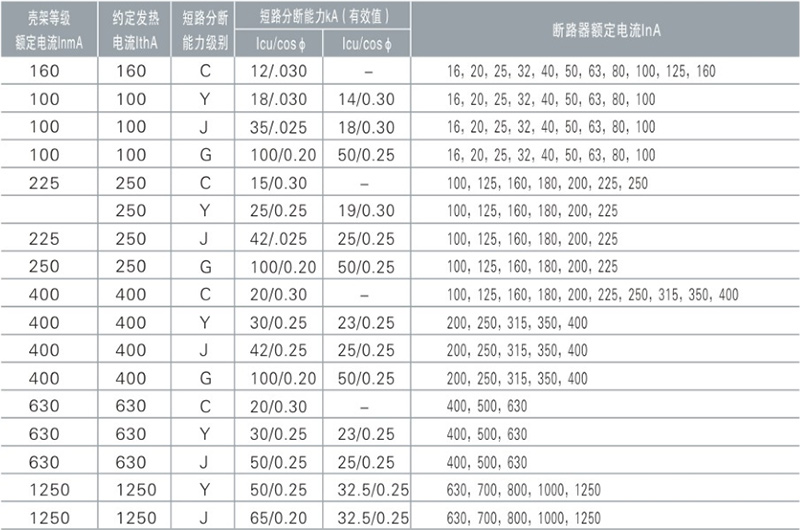

斷路器的額定值

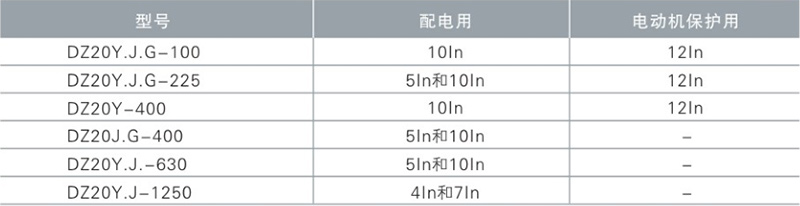

斷路器短路保護電流整流值
註：1.DZ20C-250、400、630斷路器，瞬時脫扣器為不可調式，整定電流均為10In，但In≤20A時，瞬時動作電流為15Inm,不動作電流為8In。
2.DZ20Y.J.G-100斷路器，In≤40A時，瞬時動作電流電動作值為600A，不動作電流為10In。

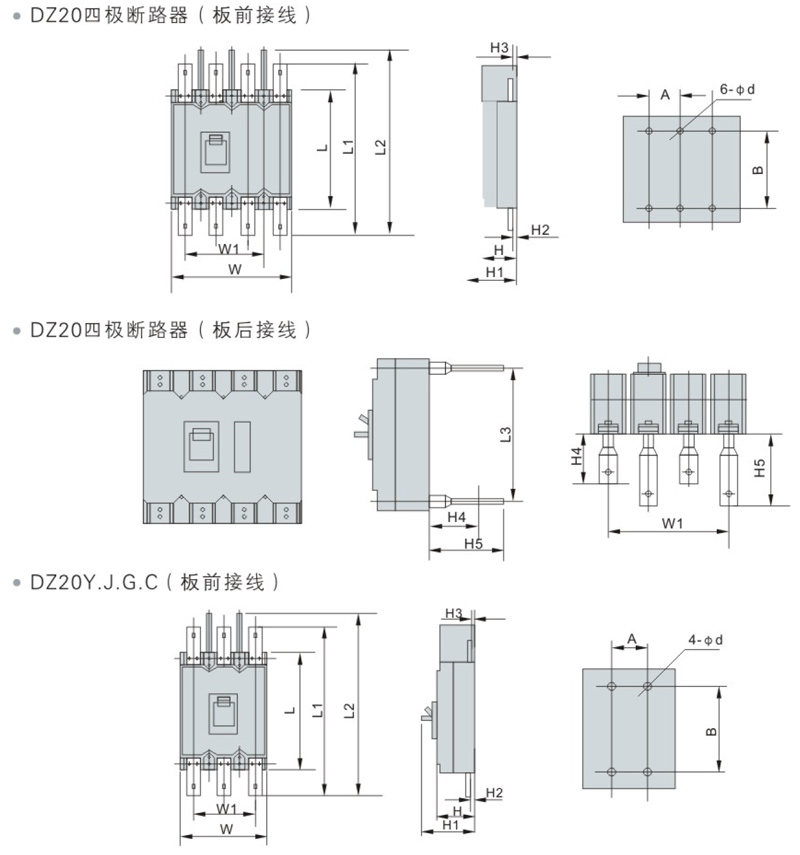

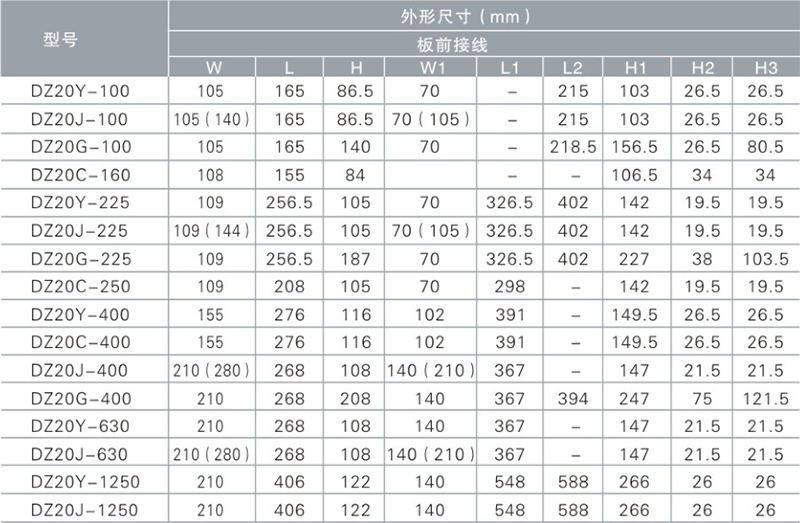

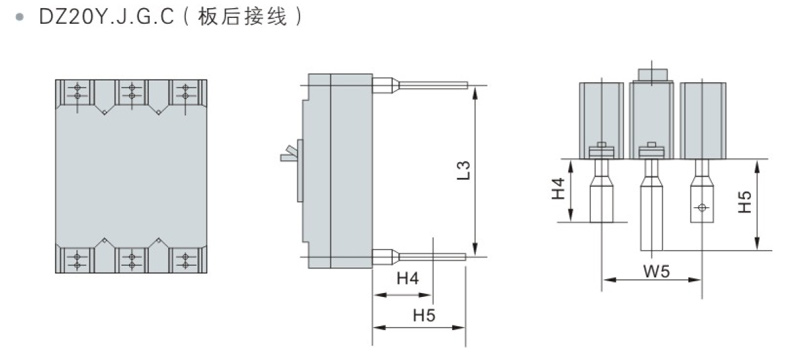

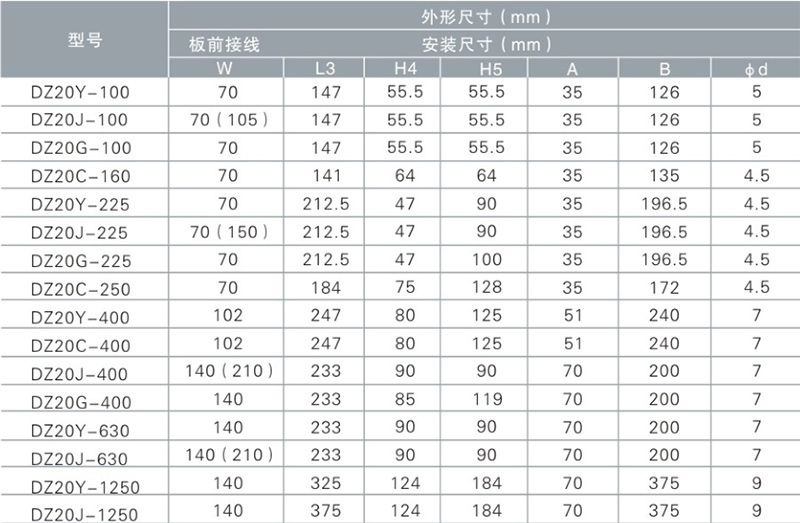

外形及安裝尺寸
註：表中括號內數值是四極斷路器的尺寸
-
-
400-060-5588
