DZ47-63 4P小型斷路器
產品簡述
適用範圍DZ47-63小型斷路器，適用於照明配電系統（C型）或電動機的配電系統（D型）。外形美觀小巧、重量輕、性能優良可靠，分斷能力較高，脫扣迅速，導(dǎo )軌安裝，殼體和部件採用高阻燃
產品諮詢熱線(xiàn )：
400-060-5588
產品介紹
適用範圍
DZ47-63小型斷路器，適用於照明配電系統（C型）或電動機的配電系統（D型）。外形美觀小巧、重量輕、性能優良可靠，分斷能力較高，脫扣迅速，導(dǎo )軌安裝，殼體和部件採用高阻燃及耐衝擊塑料，使用壽命長，主要用於交流50Hz/60Hz，單極230V，二、三、四極400V，電流至63A的線(xiàn )路中過載、短路保護，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線(xiàn )路。
本產品符合GB10963、IEC60898標準。

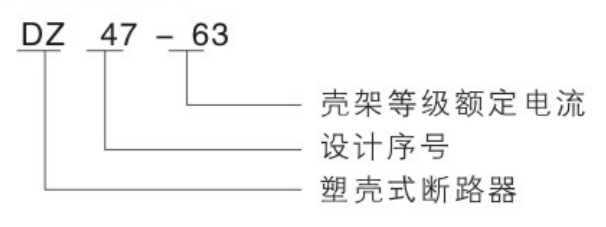

型號及其含義
功能特點
（1）小型斷路器具備了較好的分斷能力能夠在線(xiàn )路出現短路故障時及時進行分斷避免受到影響，如果客戶有需要也能夠向小型斷路器廠家定製擁有更高分斷能力的設備。
（2）目前隨著國內的科技的發展大部分的斷路器都已經擁有了雙重接線(xiàn )的功能了，當然其中也包含小型斷路器可以讓大部分的客戶對設備進行接線(xiàn )時更加方便與精準的將線(xiàn )路連接到準確的位置。
（3）小型斷路器這款產品採用的不是一般的接線(xiàn )端子而是比較特殊的接線(xiàn )端子，這種端子可以避免大部分第一次使用以及老客戶在使用設備時大部分因為操作失誤而導(dǎo )致的問題大幅的增加設備的安全性。
（4）大部分的小型斷路器已經不在採取一般常見的操縱結構(gòu )因為頻繁的出現操作手柄速度不夠而導(dǎo )致的壽命降低情況的發生，所以大部分的廠家已經採用了存儲式操作機構(gòu )能夠做到觸電快速閉合成功的防止了因為手柄速度不夠的問題提高了產品的使用壽命。
（5）小型斷路器具備了良好的拓展性能夠在後期的使用當中安裝多種不同的附件，讓這款產品功能更加強大運行起來更加穩定。
（6）殼體以及部分功能性部件都是採取國外進口的塑料材料生產而成，這些材料都是具備了耐高溫、高阻燃以及耐衝擊等特點。
使用條件
（1）使用該款產品的周圍溫度上限值在40~-5度內都能夠正常的使用如果你環境溫度超過了該數據時要在訂購時與廠家進行說明才可以，雖然說是能夠在40~-5的環境下正常的使用但是不是屬於最佳狀態如果可以話在24小時內都可以35度以下的環境使用是最好的。
（2）海拔相信很多客戶應該都知道高海拔就證明了溫度低與空氣稀薄，而空氣稀薄不僅僅是對人類產生了效果對於小型斷路器也會造成影響一般選擇安裝這款產品的海拔高度在2000m以下即可，以上的海拔則是會逐漸的降低產品的性能以及使用壽命。
（3）溼氣濃度不是隨便選擇一個地方就可以了的而是要根據環境的溫度去挑選，比如在環境溫度在40度左右時環境中溼氣濃度保持在50%設備才不會受到溼氣的影響而使用在一些環境溫度較低的環境選擇的溼度就能夠相應的提高一些，如20度時溼氣濃度在90%左右就是最佳的。
（4）最後就是安裝這款產品的環境儘量不要安裝在一些會受到劇烈撞擊或震蕩的環境中。
安裝方法
（1）首先你需要確認小型斷路器你所拿到的產品完全符合要求以及型號之後才能夠開始安裝。
（2）當你在進行安裝時要時刻的觀看廠家所提供小型斷路器安裝方法絕對可以解決你大多數的問題，並且還能夠指導(dǎo )你去如何安裝。
（3）特別是接線(xiàn )的部分必須要嚴格的按照廠家所規定的去連接不可以有任何投機取巧之處，當你安裝完成之後最好可以試運幾次確認設備能夠正常運行以及執行保護動作即可。
●主要規格及技術參數
●主要規格
●按額定電流In分：1、3、6、10、16、20、25、32、40、50、63A
●按極數分：單極；二極；三極；四極；
●按斷路器瞬時脫扣器的型式分；
a.B型（3In～5In）
b.C型（5In～10In）
c.D型（10In～20In）
●技術參數

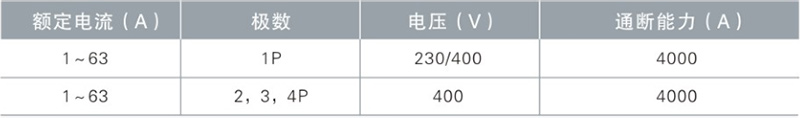

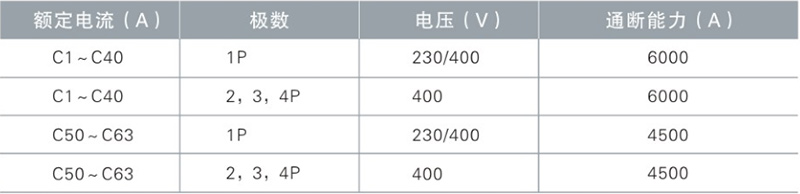

●額度運行短路分斷能力
●機械電氣壽命
a、電氣壽命：不低於4000次
b、機構(gòu )壽命：不低於10000次
DZ47-63(D)型

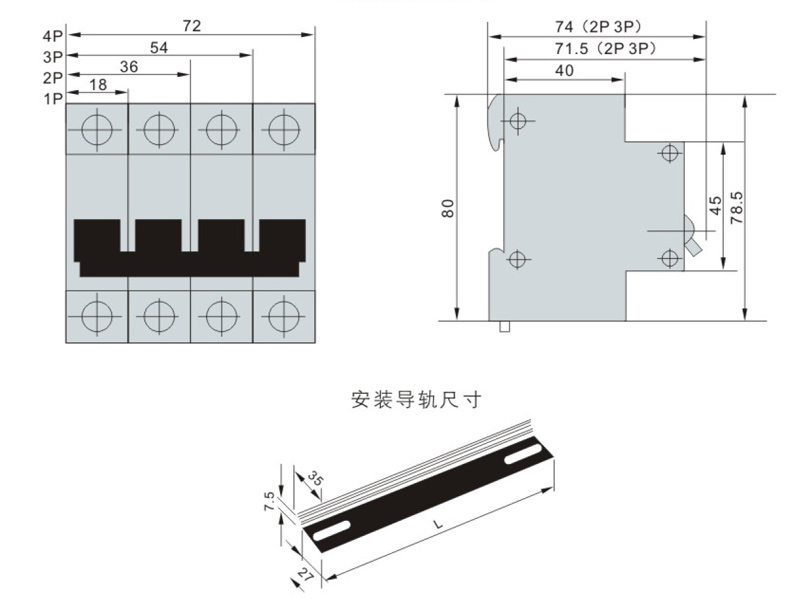

外形及安裝尺寸
-
-
