SNCB7-80ZS C80 小型重合閘斷路器

產品簡述

適用範圍SNCB7-ZS系列電能表用外置小型斷路器（簡稱斷路器），用於信息採集系統管理，根據用戶用電帳戶的餘額情況，由預付費電能表實施分、合閘控制的斷路器。斷路器額定絕緣電壓500V,

產品諮詢熱線(xiàn )：

400-060-5588

產品介紹

適用範圍

SNCB7-ZS系列電能表用外置小型斷路器（簡稱斷路器），用於信息採集系統管理，根據用戶用電帳戶的餘額情況，由預付費電能表實施分、合閘控制的斷路器。斷路器額定絕緣電壓500V,額定工作電壓交流230V/400V，額定控制電壓AC230V，額定電流100A以下的線(xiàn )路中。

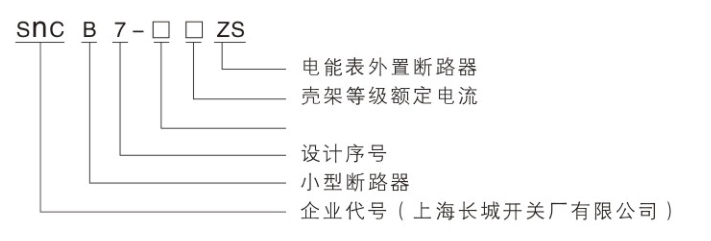

型號及其含義

使用環境條件

周圍空氣溫度：周圍空氣溫度-25℃+65℃；

海拔高度：安裝地點的海拔不超過2000m；

大氣條件：空氣的相對溼度的溫度為+℃時不超過50%，在較低的溫度下可以允許有較高的相對溼度，例如20℃時溼度可達90%。相對溫度變化偶爾產生的凝霜應採取措施；

汙染等級：汙染等級為3級；

安裝類別：安裝類別Ⅲ；

安裝型式：採用標準導(dǎo )軌安裝；

安裝條件：斷路器應垂直安裝，與垂直面的傾斜度不超過5°，手柄向上位置指示窗和指示燈紅色、為接通電源，安裝處五顯著衝擊和振動；

接線(xiàn )方式：用螺釘壓緊接線(xiàn )。

產品特徵

超小體積:控制部分採用單模數設計，寬度僅18mm；

功能強大：欠費自動分閘，繳費自動合閘；具有快速脫扣功能（欠費脫扣保持有效防止人為合閘竊電）；

動作迅速：操作機構(gòu )對斷路器的合閘時間小於3s，分閘速度小於2s；

性能可靠：機械壽命高達20000次；

高健全性：分斷能力高Icu=6KA；

傳動可靠：採用內軸傳動，有效保證斷路器可靠同步合閘；

兼容性好：外形及安裝符合模塊化終端組合電器標準，導(dǎo )軌式安裝；

節能環保：功耗低。全部採用環保材料，符合ROHS要求。

主要參數及技術性能

基本技術參數

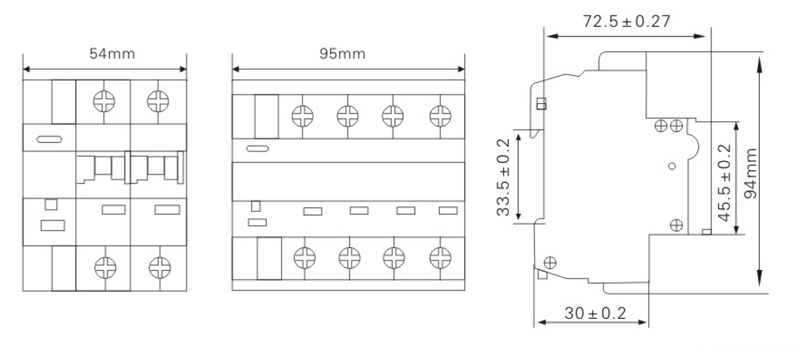

產品結構(gòu )與工作原理

SNCB7-ZS系列斷路器控制部分的電路採用高速CP，通過檢測預付費電錶帳戶餘額的輸出狀態來控制斷路器的分、合閘狀態，並對斷路器的分、合閘狀態進行反饋，控制電路對數字信息具有很強的處理能力，是一般MPU的處理能力的20倍，採用了精密抗幹擾能力，控制部分的機構(gòu )帶動斷路器內軸，實現斷路器的分、合閘控制，具有高可靠性和長使用壽命。

功能特點控制

斷路器控制信號採用AC230V，控制單元供電從控制信號線(xiàn )取電，分合閘動作時從相線(xiàn )短暫用電；斷路器反饋信號採用AC230V，當斷路器處於合閘狀態時，反饋電平為AC230V，當斷路器處於分閘狀態時，反饋端無信號；單相斷路器反饋信號從相線(xiàn )取電，三相斷路器反饋信號從三相取電，任缺一、相時仍能正常反饋；斷路器控制模式分遠程自動控制方式和遠程半自動控制方式，即「自動」方式和「手動」方式，可通過斷路器面板上的模式開關進行設置。

斷路器控制電路的電源採用內取電，無需用戶外接電耗，直接從斷路器內部的相線(xiàn )和零線(xiàn )取電。、

二極斷路器進線(xiàn )端左側接L，右側接N，三相四線(xiàn )斷路器進線(xiàn )從左到右依次為1、3、5、N，即產品的右側零線(xiàn )；

斷路器正面設有紅色控制信號指示燈，當控制信號為AC230V時，以識別當前電能表的控制狀態。

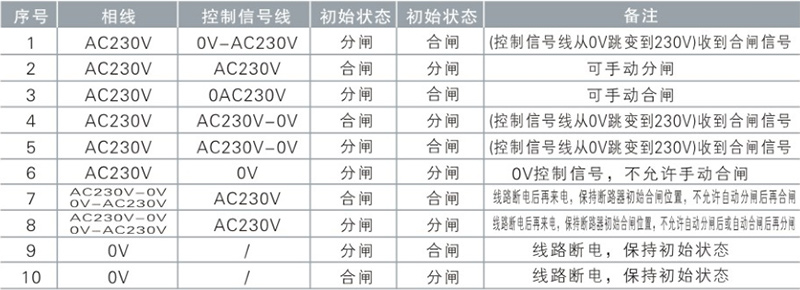

遠程全自動控制方式的斷路器控制信號和動作狀態滿足下表要求，遠程半自動控制方式的短路也要滿足下表序號之處的所有要求。
