DZ47LE-63 2P 小型漏電斷路器

產品簡述

適用範圍DZ47LE-63漏電斷路器適用於交流50Hz或60Hz，額定電壓400V，額定電流至63A的線(xiàn )路中，作剩餘電流保護之用。當有人觸電或電路洩露電流超過規定值時，剩餘電流動作斷路器能在極短的時

產品諮詢熱線(xiàn )：

400-060-5588

產品介紹

適用範圍

DZ47LE-63漏電斷路器適用於交流50Hz或60Hz，額定電壓400V，額定電流至63A的線(xiàn )路中，作剩餘電流保護之用。當有人觸電或電路洩露電流超過規定值時，剩餘電流動作斷路器能在極短的時間內自動切斷電源，保障人身安全和防止設備因發生洩露電流造成事故。

剩餘電流動作斷路器具有過載和短路保護功能，可用來保護線(xiàn )路的過載和短路，亦可在正常情況下作為線(xiàn )路的不頻繁轉換之用。本產品符合GB16917.1和IEC61009-1標準。

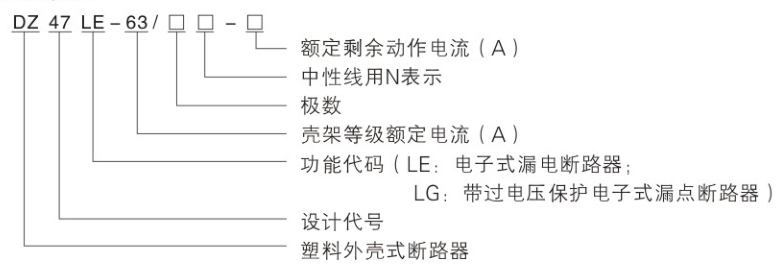

型號及其含義

主要規格及技術參數

主要規格

按額定電流In分：6A、10A、16A、20A、25A、32A、40A、50A、63A、；

按額定剩餘動作電流分：0.03A、0.05A、0.1A；

按極數和電流迴路數分：

a.單極兩線(xiàn )剩作電流動作斷路器；

b.兩極剩餘電流動作斷路器；

c.三極剩餘電流動作斷路器；

d.三極四線(xiàn )剩餘電流動作斷路器；

e.四極剩餘電流動作斷路器。

按瞬時脫扣器特性分：C型，D型；

技術參數

額定電壓Un：單極兩線(xiàn )和兩極：230V，三極、三極四線(xiàn )和四極：400V；

額定短路能力Icn：6000A（C型）：4000A（D型）；

額定剩餘接通和分斷能力I△m：2000A；

額定剩餘不動作電流I△no：0.5I△n；

剩餘電流動作分斷的時間

過電流保護特性

機械電氣壽命

a.電氣壽命：2000次，cosφ=0.85

b.機械壽命：2000次

c.操作頻率：In≤25A 240次/h；In＞25A 120次/h

絕緣耐衝擊電壓性能：

a.各極連接在一起與中性極之間能承受峰值為6000V的衝擊電壓；

b.各極與中性連接在一起和金屬支架之間能承受峰值為8000V的衝擊電壓。

漏電斷路器在峰值電流為200A衝擊電流和峰值電壓為2.5√2Un浪湧過電壓作用下，具有承受能力，並不引起誤動作。

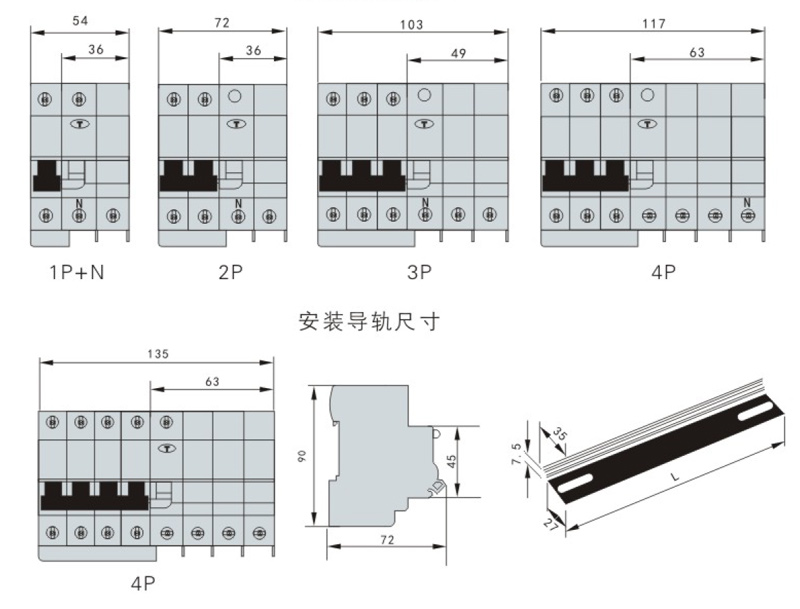

外形及安裝尺寸
